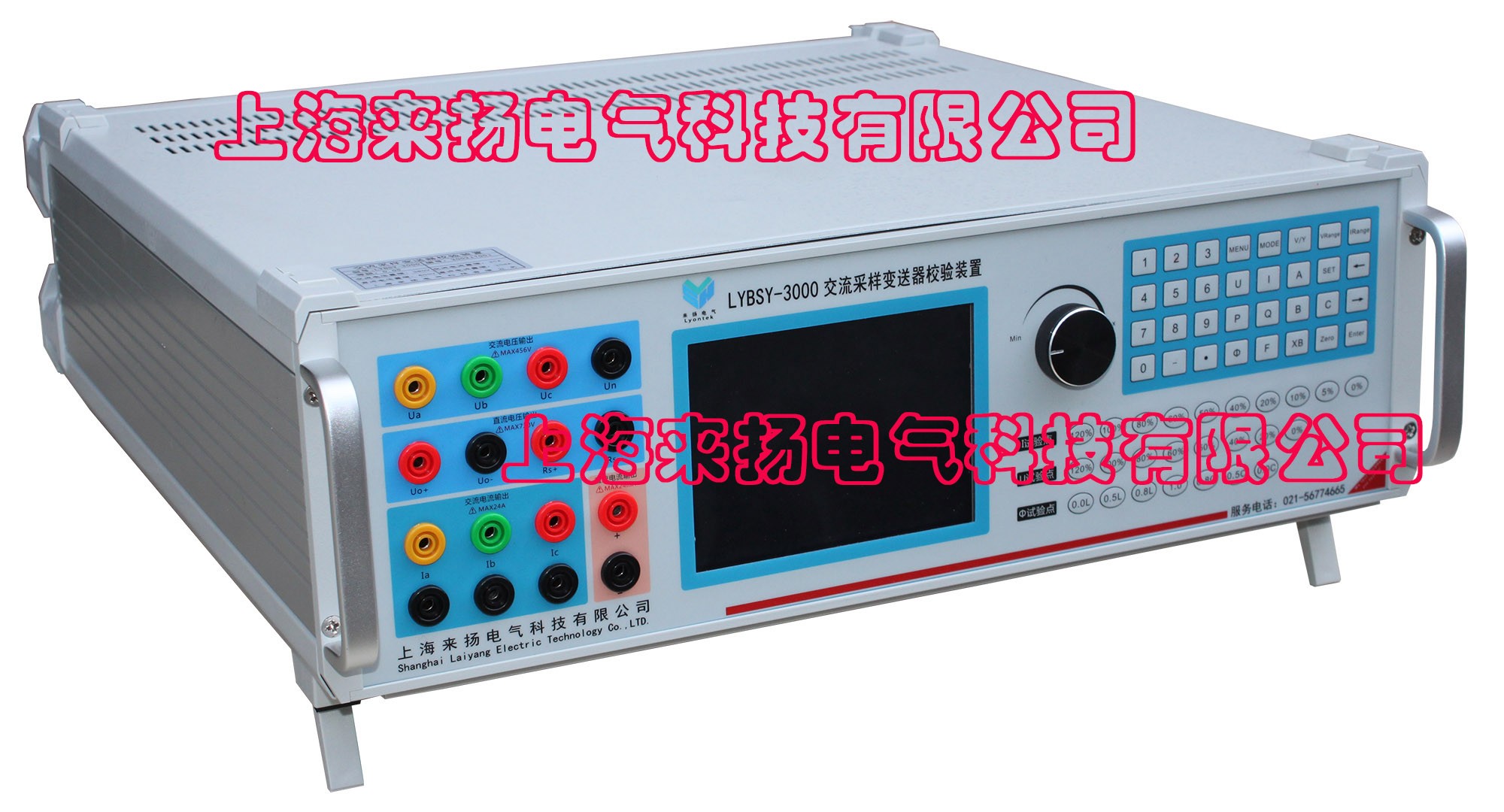

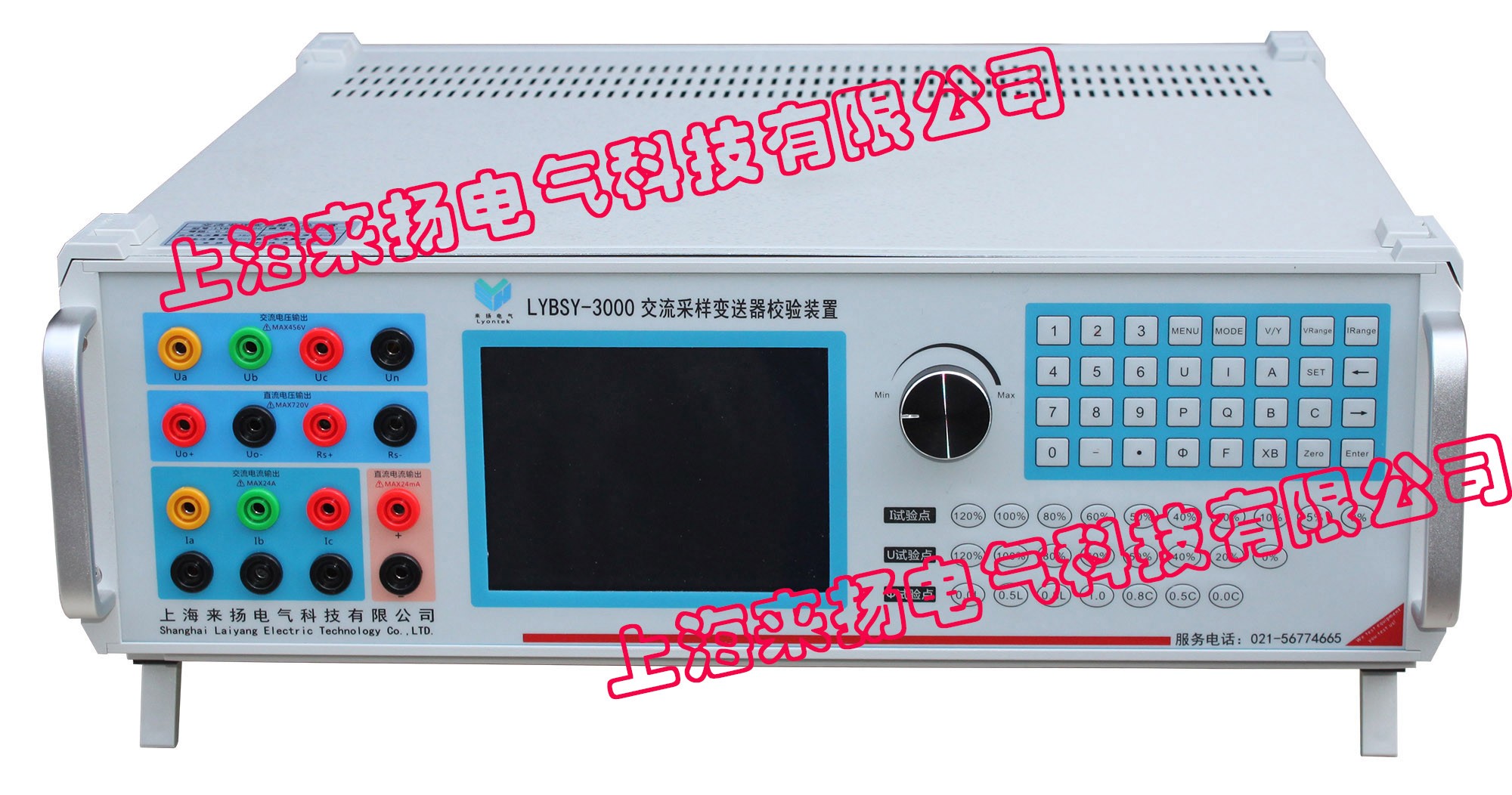

1.概述（LYBSY-3000電力行業新產品“多功能RTU校驗裝置"測量穩定可靠）

多功能RTU校驗裝置是根據國家行業標準DL/T630-1997和國網公司交流采樣測量裝置校驗方法要求設計的新一代智能化校驗裝置?？蓪?duì)交流采樣裝置進行檢定，采用RTU通訊規約，通過計算機可實現交流采樣裝置和變送器全自動檢定和管理。設備采用了現代檢測、數字鎖相、DDS波形合成、高速采樣（DSP）、復雜的可編程邏輯陣列（CPLD）、大規模集成功放、液晶顯示等技術以及嵌入式計算機系統，國內第1次實現了將信號、測試和系統集成在一個模塊上，產品集成度高，功能強，故障率低。適用于各種交流采樣裝置變送器和各類指示儀表檢定。

2.主要特點（LYBSY-3000電力行業新產品“多功能RTU校驗裝置"測量穩定可靠）

同類產品中，體積小，重量輕、超薄，輸出功率大，響應速度快，可靠性高，功能強，標準源輸出。

電壓、電流、功率、相位、頻率、諧波均采用很好閉環輸出，設置點一次到位，軟件調整，使用方便。

電壓、電流、相位設有豐富常用實驗點，一點到位，使用便捷效率高。

采用電力通訊規約，通過計算機可實現對交流采樣裝置變送器進行全自動檢定和管理。

軟件功能強大，不僅實現各種串行通訊協議之間通訊（臺CDT、Poling等）,而且實現了網絡協議方式通訊(如:103協議)。

輸出標準諧波2—31次，可單次或任意疊加多次諧波輸出.

三相電壓之間、三相電流之間、各相電壓和電流之間可任意移相，因此也可模擬各種電力故障輸出。

具有多重報警和保護功能，故障自行檢測，并顯示故障類型和部位，使用安全可靠。

具有接口和軟件，接口協議開放，用戶可自行編程控制儀器。

采用大規?？删幊踢壿嬯嚵性O(shè)計自己專用集成芯片，大大簡化設計電路，提高了整機性能和可靠性。

既可用計算機控制，又可脫離計算機獨立工作；既可全自動檢驗，又可手動檢驗。

3．主要技術指標（LYBSY-3000電力行業新產品“多功能RTU校驗裝置"測量穩定可靠）

3.1交流模擬量輸出

3.1.1交流電壓輸出

量限：      57.7V、100V、220V、380V；

調節范圍： （0-120）%RG，RG為量限，下同；

調節細度： 0.002%RG；

準確度：    0.05%RG；

穩定度：    0.01%/2min；

失真度：    ≤0.2%（非容性負載）；

輸出負載： 每相35VA；

3.1.2交流電流輸出

量限：      1A、2A、5A、20A；

調節范圍： （0-120）%RG，RG為量限，下同；

調節細度： 0.002%RG；

準確度：    0.05%RG；

穩定度：    0.01%/2min；

失真度：    ≤0.2%（非容性負載）；

輸出負載： 每相25VA；

3.1.3功率輸出

準確度：    0.05%RG；

穩定度：    0.01%/2min；

3.1.4相位輸出

調節范圍： 0°～359.99°；

分辨率：    0.01°；

準確度：    0.05°；

3.1.5功率因數

調節范圍： -1～0～+1；

分辨率：    0.0001；

準確度：   0.05%；

3.1.6頻率

調節范圍： 45Hz～65Hz；

分辨率：   0.001Hz；

準確度：   0.002Hz；

3.1.7三相電壓、電流對稱度和相位對稱度

電壓、電流對稱度： ＜0.02﹪；

相位對稱度： 0.05°；

3.1.8電壓電流諧波設置

諧波次數：   2～31次；

諧波含量：   0～40%；

諧波相位：   0°～359.99°可調；

準確度：     2～21次2%，21～31次5%

3.2直流輸出

檔位：     電壓   75mV、10V、100V、300V、600V；

電流    20mA 10mA 1mA

輸出范圍： 檔位    0～120%

輸出準確度：       0.05﹪ (75mV 0.1%)

輸出穩定度：       0.01%1min

輸出紋波含量:      0.5%,

調節細度:          0.002%

輸出功率:          ≤10W

3.3直流測量

3.3.1直流電壓測量

量限:      0～±5V、0～±10V

測量范圍： 量限0～120%

準確度：   0.01﹪

3.3.2直流電流測量

量限:      0～±1mA、0～±20mA

測量范圍： 量限0～120%

準確度：    0.01﹪

3.4 交流測量

3.4.1 輸入電壓測量

量限:            57.7V 100V 220V 380V   自動量程切換

電壓測量范圍:    (0～120%)ｘ檔位

電壓測量分辨率: 0.01%ｘ檔位

電壓測量準確度: 0.05%量限   57.7～380V

3.4.2            輸入電流測量

量限   5A

電流測量范圍:    (0～120%)ｘ檔位

電流測量分辨率: 0.01%ｘ檔位

電流測量準確度: 0.05%量限

3.4.3功率測量

有功功率測量準確度: 0.05%量限

無功功率測量準確度: 0.1% 量限

3.5 鉗表測量

量限   5A

電流測量范圍:     (0～120%)ｘ檔位

電流測量分辨率:   0.01%ｘ檔位

電流測量準確度:   0.2%量限

3.6 鉗表功率測量

有功功率測量準確度: 0.2%量限     無功功率測量準確度: 0.2% 量限

3.4通訊接口

RS-232，RS-485

3.5通訊規約

DL451-91、9702、DISA3、μ4F、101、103、104、modbus和網絡103等。

3.6環境條件

工作溫度：0℃～40℃    相對濕度：≤85%     儲存條件：-30℃～60℃

3.7工作電源

AC220V±15%

3.8 體積:450×440×132㎜，重量:15㎏
