一、簡介（LYWHX-8000電力建設新產品“無線定相儀"適用于各種電力設備）

是專為高壓線路核相而精心設計制造的，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，全部實現從200V~220kV電壓自動核相(如400V、10kV、35kV、66kV、110kV、220kV)，無需根據電壓等級購置多套核相儀，節省成本，減少攜帶，省時快捷。對于高壓線路核相(電壓超過400V時)，可將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全！當裸導線電壓超過35kV，必須使用非接觸核相。本核相儀還具有測試相位、頻率、相序、驗電、變壓器組別判斷等功能。

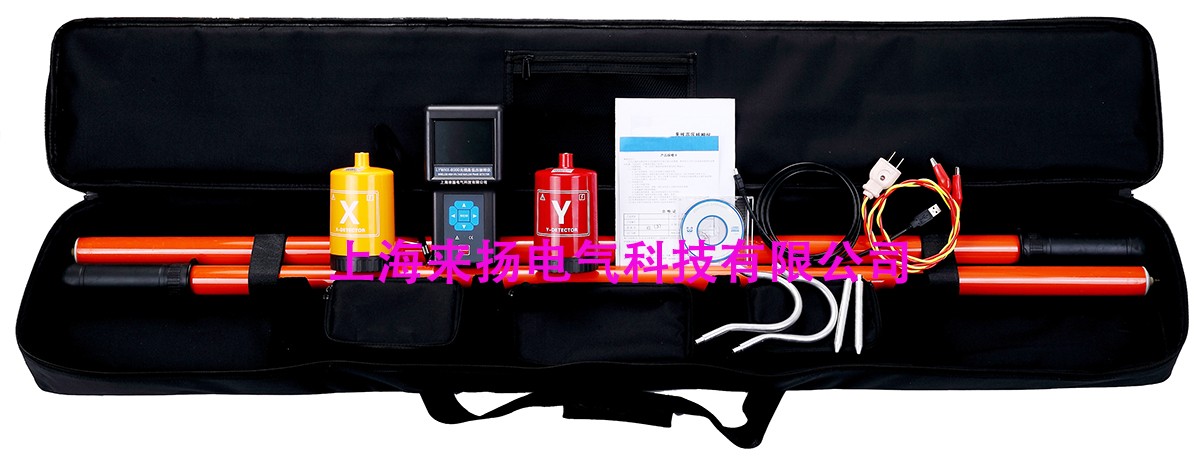

由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，無線信號直線傳輸距離約30米，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相"等語音提示功能，使測試更簡單輕松。

監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。

二、電氣符號（LYWHX-8000電力建設新產品“無線定相儀"適用于各種電力設備）

三.技術規格（LYWHX-8000電力建設新產品“無線定相儀"適用于各種電力設備）

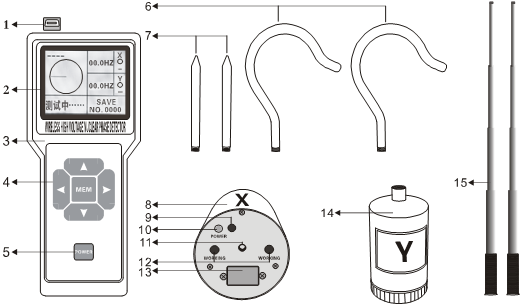

四.結構（LYWHX-8000電力建設新產品“無線定相儀"適用于各種電力設備）

1. USB數據下載接口              2. 3.5寸彩色液晶屏

3. 主機                     4. 上下左右箭頭鍵及MEM控制鍵

5. 主機POWER鍵(開關機)       6. 探測器探鉤(2個)

7. 探測器探針(2根)           8. X探測器

9. 電源指示燈                10.探測器POWER鍵(開關機)

11.探測器絕緣桿連接口        12.信號工作指示燈

13.探測器電池底蓋            14. Y探測器

15.伸縮絕緣桿(2根)

五．操作（LYWHX-8000電力建設新產品“無線定相儀"適用于各種電力設備）

1．主機開關機

按POWER鍵開機，LCD顯示測量頁面，再按POWER鍵關機，若開機后LCD持續黑屏閃爍，可能電池電壓不足，請更換電池。儀表開機5分鐘后LCD 持續閃爍，提示儀表將自動關機，LCD 持續閃爍30秒后自動關機，以降低電池消耗。若 LCD 持續閃爍時，按POWER 鍵儀表能繼續工作。

2．探測器開關機

按POWER鍵開機，POWER指示燈亮，探測器進入測試模式，再按POWER鍵關機，若開機后POWER指示燈快速閃爍或變暗，可能電池電壓不足，請更換電池。探測器開機5分鐘后POWER指示燈持續閃爍，提示探測器將自動關機，POWER指示燈持續閃爍30秒后自動關機，以降低電池消耗。若POWER指示燈持續閃爍時，按 POWER 鍵探測器能繼續工作。

3．?dāng)?shù)據保持

在測試模式下，按向左箭頭鍵，可以保持LCD顯示，“HOLD"符號指示。 再按向左箭頭 鍵解除數據鎖定，返回測試模式，“HOLD"符號消失。

4．?dāng)?shù)據存儲

在測試模式下，按向左箭頭鍵保持?jǐn)?shù)據的同時，儀表自動編號并存儲當前保持的數據。本儀表能存儲9999組數據，若存儲已滿，不再存儲數據，必須清理內存后才能再存儲。

5．?dāng)?shù)據查閱

在測試模式下，按向右箭頭鍵進入數據查閱模式，“RD"符號指示，同時自動顯示存儲的第0001組數據，按向左、向右箭頭鍵移動光標“+1、－1、+10、－10、+100、－100"選擇相應的步進量，按MEM鍵進行翻閱。按向左、向右箭頭鍵移動光標到“退出"位，按MEM鍵退出查閱模式，返回測試模式。

6．?dāng)?shù)據刪除

在數據查閱模式下，按向左、向右箭頭鍵移動光標到“刪除"位，按MEM鍵進入數據刪除模式，按向左、向右箭頭鍵移動光標到“是"或“否"，按MEM鍵進行相關操作并返回測試模式。

7．背光亮度

在任何模式下，按向上、向下箭頭鍵可以改變液晶背光亮度，液晶背光亮度值自動存儲，儀表上電開機自動恢復儲存亮度值。

8．?dāng)?shù)據上傳

連接好電腦與主機的USB通訊線，開機，運行軟件，即可以讀取儀表所存儲的歷史數據，上傳電腦并管理數據。

軟件需Windows XP/2000系統安裝，具有在線實時數據、歷史查詢、數據保存，向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。

9．自校驗

現場核相前請先做自校驗，以確認儀表能正常工作。即將自校線的兩個夾子分別連接到兩個探測器的探針上，再將自校線插頭插入交流220V電源插座，在同一條火線上自校驗，主機指示同相，若沒電可能插了零線，將自校線插頭反插即可。

10．核相、相位、驗電、頻率、相序測試

連接好絕緣桿，開機，若主機與探測器通訊正常，對應指示燈亮，通訊不正常，指示燈不亮，同時主機會語音提示“X信號正常"、“Y信號正常"。

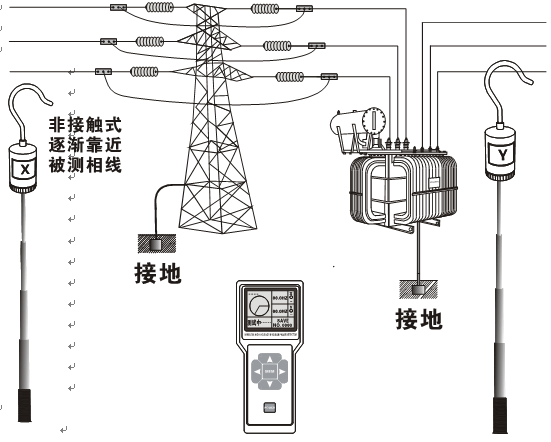

核相時先將X探測器靠近或接觸任一相線，再將Y探測器靠近或接觸要核的其它相線。高壓核相時，探測器無需直接接觸高壓導線，將探測器探鉤逐漸靠近導線，當感應到電場后探測器會發出“嘟--嘟--嘟"提示音及指示燈持續閃爍，完成驗電功能。低壓核相(400V及以下)，特別是對配電箱的低壓進行核相，請將金屬探鉤換成金屬探針。

非接觸核相時，若各相線相互比較近，應選遠離其它導線的位置進行測試。

核相是以X探測器為基準，固定顯示A相，若兩探測器相角差在-25°～25°范圍內(335°～360°即是-25°～0°)，Y探測器檢測結果為A相，定性為同相；若兩探測器相角差在95°～145°或215°～265°范圍內，定性為異相。同時主機語音提示“同相"或“異相"。

相角差在95°～145°時，Y探測器檢測結果為B相，即順相序；相角差在215°～265°Y探測器檢測結果為C相，即逆相序。
