寧夏中衛市，陽光充足、風力強勁，是發展新能源的天然寶地。在廣袤的沙漠、戈壁、荒漠上，一塊塊光伏發電板、一座座風力發電機凝聚“風光"之力，源源不斷地產生綠色電能。

“寧電入湘"工程猶如一條能源“鵲橋"，將此地與千里之外的湖南緊密相連。強大的電流沿著特高壓直流輸電線路從中衛奔騰而下，抵達湖南衡陽市衡陽換流站，在這里完成交直流轉換，接入湖南電網交流系統，將清潔電力可靠穩定地輸送至湖南全省各地。

翻高山、穿峻嶺、跨黃河、過長江，這條全長1616公里的輸電通道途經寧夏、甘肅、陜西、重慶、湖北、湖南等六省區市，輸送容量800萬千瓦，每年可向湖南輸送電量超360億千瓦時。

作為“十四五"電力發展規劃的重點項目，“寧電入湘"工程與其他特高壓工程一起，構筑起我國四通八達的電力“高速公路"。數據顯示，“十四五"期間，我國特高壓工程總投資超過3800億元，共開工建設了19條特高壓工程。如今，我國特高壓輸電通道總里程已突破5萬公里，相當于繞地球赤道一周多。

一、概述（LYJS9000F電力試驗行業標準“異頻介損儀"測試精準,穩定可靠）

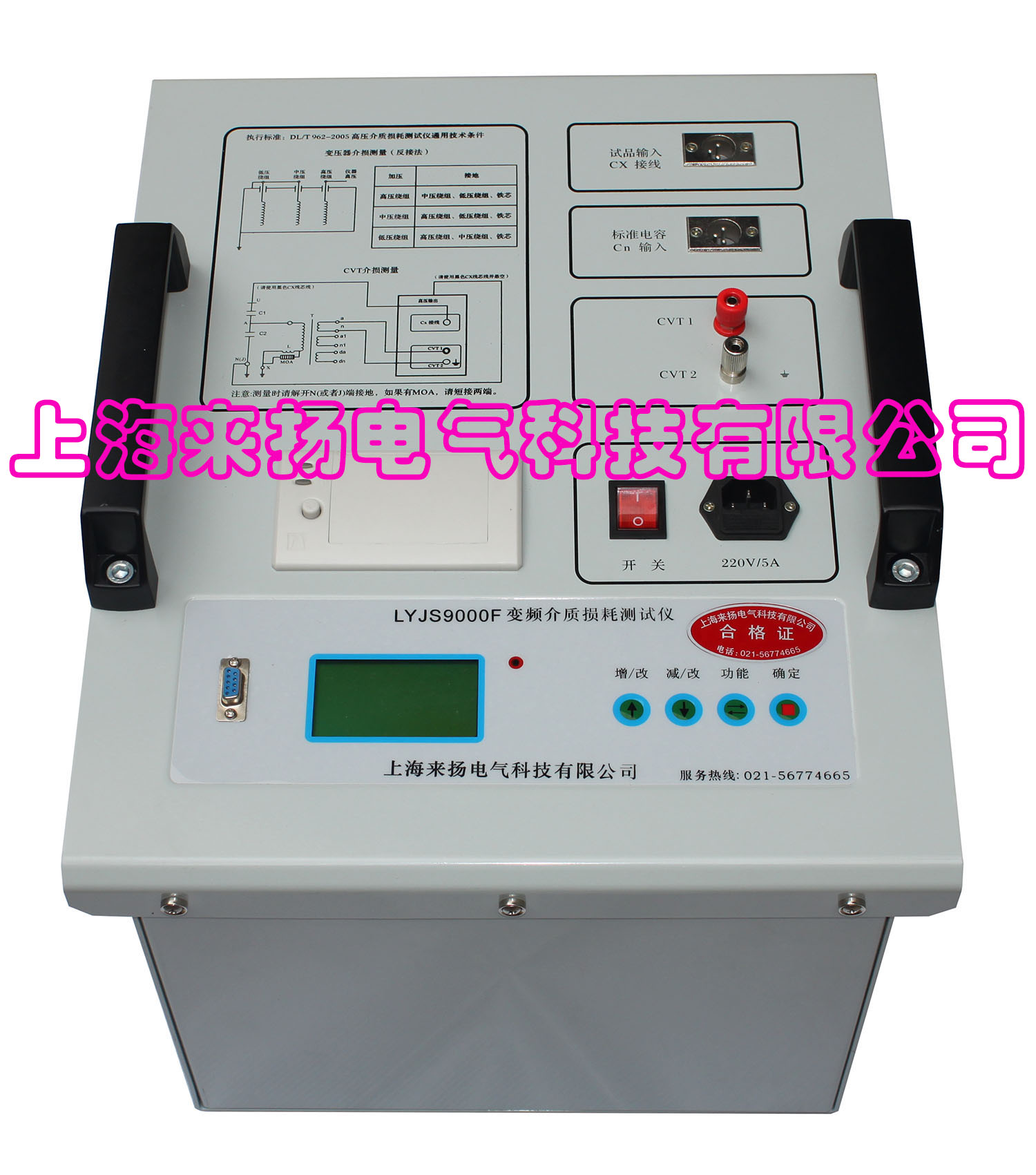

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的*基本方法。LYJS9000F變頻介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供*高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

二、安全措施（LYJS9000F電力試驗行業標準“異頻介損儀"測試精準,穩定可靠）

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

儀表應避免劇烈振動。

4、對儀器的維修、護理和調整應由專業人員進行。

5、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。

6、由于測試設備產生高電壓，所以測試人員必須*嚴格遵守安全操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須*了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。

7、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。

8、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或?qū)⒈ｋU直接短路使用。

儀器出現故障時，關閉電源開關，等待一分鐘之后再檢查。

三、可測試參數（LYJS9000F電力試驗行業標準“異頻介損儀"測試精準,穩定可靠）

1、儀器可測量下列參數并數字顯示：

2、被測試品的電容量值CX，以pF或nF為單位，1nF=1000pF。

3、被測試品的介質損耗值tgδ，以%顯示。

四、性能特點（LYJS9000F電力試驗行業標準“異頻介損儀"測試精準,穩定可靠）

1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。

2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。

3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。

4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理 器控制下自動完成。

5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。

6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和測試線即可實現油介損測量。

7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。

8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。

9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量

10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。

12、接地保護功能，當儀器不接地線或接地不佳時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。

13、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全.

五、指標（LYJS9000F電力試驗行業標準“異頻介損儀"測試精準,穩定可靠）

1、準確度：Cx:±（讀數×1%+1pF）

tgδ:±（讀數×1%+0.00040）

2、抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度

3、電容量范圍：

內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高壓：3pF～1.5μF/10kV   60pF～30μF/0.5kV

4、分辨率：*高0.001pF，4位有效數字

5、tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

6、試驗電流范圍：10μA～1A

7、內施高壓：設定電壓范圍：0.5～10kV

8、*大輸出電流：200mA

9、升降壓方式：連續平滑調節

10、試驗頻率：

45、50、55、60、65Hz單頻

45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

11、頻率精度：±0.01Hz

12、外施高壓：

正接線時*大試驗電流1A，工頻或變頻40-70Hz

反接線時*大試驗電流10kV/1A，工頻或變頻40-70Hz

13、CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

14、CVT變比測量：

變比測量精度：±讀數×1%  ；變比測量范圍：10～99999

15、相位測量精度：±0.1°；相位測量范圍：0～359.9°

16、測量時間：約40s，與測量方式有關

17、輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電

18、計算機接口：標準RS232接口

19、打印機：煒煌A7熱敏微型打印機

20、環境溫度：    -10℃～50℃

21、相對濕度：    <90%

22、外形尺寸：460×360×350mm

23、儀器重量：28kg

“容量大、距離遠、效率高是其顯著優勢。"國家電網有限公司特高壓事業部副主任宋勝利介紹，特高壓輸電通道容量是普通通道的3倍以上，能高效滿足大規模電力輸送需求。在輸電距離方面，普通輸電通道受技術限制，輸電距離較短，難以滿足跨區域長距離送電需求；而特高壓輸電通道幾乎不受距離限制，比如可實現從新疆到安徽3000多公里的電力輸送。此外，特高壓輸電通道的損耗率較低，比如“寧電入湘"工程的損耗率約4%至5%，遠低于普通輸電通道的損耗水平，能有效減少電力在傳輸過程中的浪費。

與這些優勢相伴相隨的，是其帶來的設計建設難度。特高壓輸電通道往往跨越多省，沿途地形地貌多樣，可能要越過高山大嶺、沙漠戈壁、河流湖泊，穿過高海拔地區、地震高發區、濕陷性黃土區，還得規避城市規劃區、生態保護區、礦區等區域，需在安全性、經濟性與國家生態、城市規劃要求之間尋找平衡。

國家電網有限公司特高壓事業部線路處處長趙江濤告訴記者：“在設計建設過程中，我們需要因地制宜定制方案。比如在地震烈度高的地區，要強化工程抗震設計；在地基承載力差的濕陷性黃土區，需特殊處理才能支撐重型設備；跨越黃河等寬體河流時，我們會在河的兩岸建設200多米高的輸電鐵塔，既要保證鐵塔的支撐力以承載重型導線，又要避免這些導線影響河道通航。"

在保障線路順利翻山越嶺的同時，還需細心“呵護"特高壓設備。“換流站中的換流變壓器、換流閥等核心設備，不僅體積龐大，還對運行環境要求嚴苛，研制過程中需攻克材料、工藝、穩定性等多重難題。"
